技術參數：
| 動作類型 | 直動式 |
|---|---|
| 控制方式 | 常閉型（標準），常開型（可選） |
| 連接口 | G（標準），NPT、RC（可選） |
| 適用介質 | 中性介質，氣態或液態流體 |
| 流體黏度 | ≤21?/s |
| 閥體材質 | 黃銅、不銹鋼 |
| 密封 | NBR（標準），F(xiàn)KM、EPDM（可選） |
| 流體溫度 | NBR：-10~+80℃ |
| FKM：-10~+110℃ | |
| EPDM：-20~+120℃ | |
| 環境溫度 | -10~+50℃（防爆型-20℃~+40℃） |
| 電器連接 | 接線盒（標準供貨） |
| 電壓變化 | ±10% |
| 防護等級 | IP65 |
| 安裝方式 | 最好使線圈朝上 |
| 對有雜質流體，建議安裝過濾器 | |
| 可選配置 | 防爆型 |
| 降溫節能線圈接線盒 | |
| 定時開關 |
多種連接、組合形式可定制
多種功能、配置可選

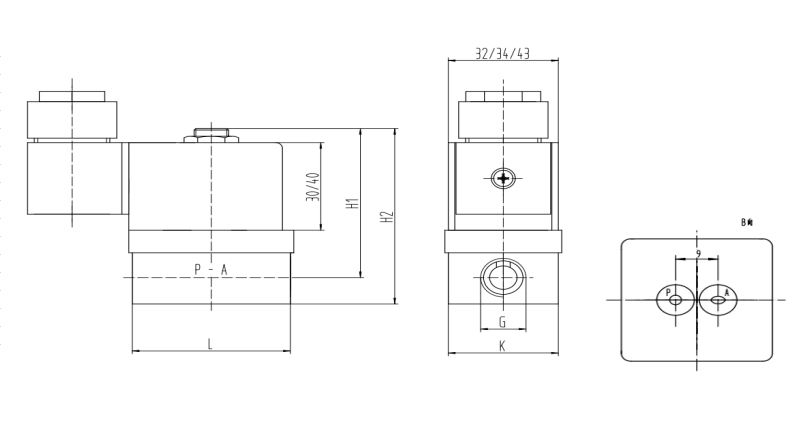

結構圖：
| 訂貨號（黃銅閥體） | 連接口 | 通徑 | Kv值（?/h) | 壓差范圍（MPa） | 閥長（L） | 閥寬（K） | 閥高（H） |
|---|---|---|---|---|---|---|---|
| 2231001-2025 | G1/8 | 1 | 0.05 | 0-0.8 | 20 | 25 | 56 |
| 2231002-2025 | 2 | 0.12 | 0-0.6 | 20 | 25 | 56 | |
| 2231001.5-3232 | G1/8 | 1.5 | 0.05 | 0-4.0 | 32 | 32 | 66 |
| 2231002-3232 | 2 | 0.12 | 0-2.5【4.0】 | 32 | 32 | 66 | |
| 2231003-3232 | 3 | 0.23 | 0-1.0【1.6】【2.5】 | 32 | 32 | 66 | |
| 2231501-3232 | G- | 1.5 | 0.05 | 0-4.0 | 32 | 32 | 58 |
| 2231502-3232 | 2 | 0.12 | 0-2.5【4.0】 | 32 | 32 | 58 | |
| 2231001.5-3246 | G1/4 | 1.5 | 0.05 | 0-4.0 | 46 | 32 | 70 |
| 2231002-3246 | 2 | 0.12 | 0-2.5【4.0】 | 46 | 32 | 70 | |
| 2231003-3246 | 3 | 0.23 | 0-1.0【1.6】【2.5】 | 46 | 32 | 70 | |
| 2231004-3246 | 4 | 0.3 | 0-0.3【0.5】【0.8】 | 46 | 32 | 70 | |
| 2231005-3246 | 5 | 0.35 | 0-0.2【0.4】【0.6】 | 46 | 32 | 70 | |
| 2231006 | G1/4-G1/2 | 6 | 0.55 | 0-0.2【0.4】【0.6】 | 50 | 38 | 85 |
| 2231008F | G1/4 | 10 | 1.9 | 0-0.1 | 50 | 38 | 85 |
| 2231010F | G3/8 | 10 | 1.9 | 0-0.1 | 50 | 38 | 85 |
| 2231015F | G1/2 | 10 | 1.9 | 0-0.1 | 50 | 38 | 85 |
| 2231015-14F | G1/2 | 14 | 3.6 | 0-0.05 | 66 | 44 | 91 |
| 2231020F | G3/4 | 14 | 3.6 | 0-0.05 | 66 | 44 | 91 |
注：最大工作壓差取決于閥門配置和配套線圈
| 訂貨號（不銹鋼閥體） | 連接口 | 通徑 | Kv值（?/h) | 壓差范圍（MPa） | 閥長（L） | 閥寬（K） | 閥高（H） |
|---|---|---|---|---|---|---|---|
| 1681001.5-3232 | G1/8 | 1.5 | 0.05 | 0-4.0 | 32 | 32 | 66 |
| 1681002-3232 | 2 | 0.12 | 0-2.5【4.0】 | 32 | 32 | 66 | |
| 1681003-3232 | 3 | 0.23 | 0-1.0【1.6】【2.5】 | 32 | 32 | 66 | |
| 1681501-3232 | G- | 1.5 | 0.05 | 0-1.0【1.6】【2.5】 | 32 | 32 | 58 |
| 1681001.5-3246 | G1/4 | 1.5 | 0.05 | 0-4.0 | 46 | 32 | 70 |
| 1681002-3246 | 2 | 0.12 | 0-2.5【4.0】 | 46 | 32 | 70 | |
| 1681003-3246 | 3 | 0.23 | 0-1.0【1.6】【2.5】 | 46 | 32 | 70 | |
| 1681004-3246 | 4 | 0.3 | 0-0.3【0.5】【0.8】 | 46 | 32 | 70 | |
| 1681005-3246 | 5 | 0.35 | 0-0.2【0.4】【0.6】 | 46 | 32 | 70 | |
| 2231008-08FCR | G1/4 | 8 | 1.5 | 0-0.4 | 50 | 38 | 85 |
| 2231010-08FCR | G3/8 | 8 | 1.5 | 0-0.4 | 50 | 38 | 85 |
| 2231015-08FCR | G1/2 | 8 | 1.5 | 0-0.4 | 50 | 38 | 85 |
| 2231008FCR | G1/4 | 10 | 1.9 | 0-0.1 | 50 | 38 | 85 |
| 2231010FCR | G3/8 | 10 | 1.9 | 0-0.1 | 50 | 38 | 85 |
| 2231015FCR | G1/2 | 10 | 1.9 | 0-0.1 | 50 | 38 | 85 |
