技術參數：
| 內孔 | DN13-50 |
|---|---|
| 閥體材質 | 不銹鋼304、不銹鋼316 |
| 執行器材質 | PA |
| 密封材質 | PTFE |
| 介質 | 水、酒精、油、燃料、鹽溶液、堿溶液、有機溶液、蒸汽 |
| 粘度 | max.600mm2/s |
| 介質溫度 | -10to+180℃ |
| 環境溫度 | -10to+60℃ |
| 安裝 | 可根據需要安裝，最好使執行機構朝上 |
| 控制介質 | 中性氣體、空氣 |

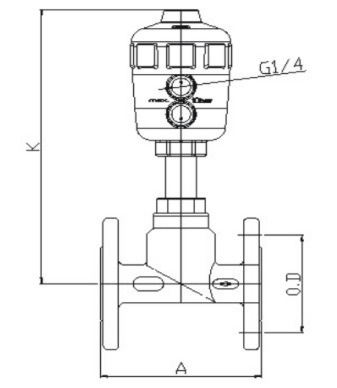

結構圖：
| 規格 | 執行器 (mm) | 內孔 （mm） | A | K | 0.D | 訂貨號（雙作用） |
|---|---|---|---|---|---|---|
| DN15 | 50 | 13 | 122 | 65 | 7114815-50 | |
| DN20 | 50 | 20 | 127 | 75 | 7114820-50 | |
| DN25 | 63 | 24 | 128 | 237 | 85 | 7114825-63 |
| DN32 | 63 | 31 | 151 | 248 | 100 | 7114832-63 |
| 80 | 269 | 100 | 7114832-80 | |||
| DN40 | 63 | 35 | 166 | 252 | 110 | 7114840-63 |
| 80 | 273 | 110 | 7114840-80 | |||
| DN50 | 80 | 45 | 191 | 297 | 125 | 7114850-80 |
| 100 | 355 | 125 | 7114850-100 |
