技術參數：
| 內孔 | DN13-50 |
|---|---|
| 閥體材質 | 不銹鋼304、不銹鋼316 |
| 執行器材質 | PA |
| 密封材質 | PTFE |
| 介質 | 水、酒精、油、燃料、鹽溶液、堿溶液、有機溶液、蒸汽 |
| 粘度 | max.600mm2/s |
| 介質溫度 | -10to+180℃ |
| 環境溫度 | -10to+60℃ |
| 安裝 | 可根據需要安裝，最好使執行機構朝上 |
| 控制介質 | 中性氣體、空氣 |

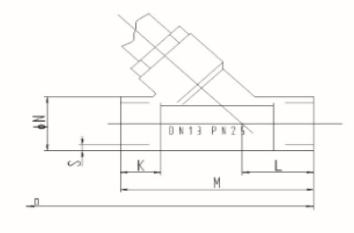

外形尺寸：
| 規格 | 執行器 | 內孔 | 螺紋連接￠D | ISO 4200焊接口閥體 | DIN 11850 R2焊接口閥體 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| K | M | N￠ | o | s | K | M | N￠ | o | s | ||||
| DN10 | 50 | 13 | G3/8 | - | - | - | - | - | - | - | - | - | - |
| DN15 | 50 | 13 | G1/2 | 20 | 100 | 21.3 | 174 | 1.6 | 20 | 100 | 19 | 174 | 1.5 |
| DN20 | 50 | 20 | G3/4 | 25 | 115 | 26.9 | 181 | 1.6 | 25 | 115 | 23 | 181 | 1.5 |
| 63 | 209 | 209 | |||||||||||
| DN25 | 50 | 25 | G1 | 30 | 130 | 33.7 | 191 | 2 | 30 | 130 | 29 | 191 | 1.5 |
| 63 | 217 | 217 | |||||||||||
| 80 | 238 | 238 | |||||||||||
| DN32 | 63 | 32 | G11/4 | 30 | 145 | 42.4 | 230 | 2 | 30 | 145 | 35 | 230 | 1.5 |
| 80 | 259 | 259 | |||||||||||
| 100 | 301 | 301 | |||||||||||
| DN40 | 63 | 40 | G11/2 | 30 | 160 | 48.3 | 238 | 2 | 30 | 160 | 41 | 238 | 1.5 |
| 80 | 258 | 258 | |||||||||||
| 100 | 309 | 309 | |||||||||||
| DN50 | 63 | 50 | G2 | 30 | 175 | 60.3 | 255 | 2.6 | 30 | 175 | 53 | 255 | 1.5 |
| 80 | 275 | 275 | |||||||||||
| 100 | 327 | 327 | |||||||||||
結構圖：
螺紋連接：
DIN 11850 R2焊接口（流向閥座下）
| 內孔 （mm） | 連接尺寸 | 執行器 | 水的KV值（m3/h） | 工作壓力 （MPa） | 控制壓力 (Mpa) | 訂貨號 |
|---|---|---|---|---|---|---|
| 15 | 19×1.5 | 50 | 4.2 | 0-1.6 | 0.39-0.6 | 7124715-50 |
| 20 | 23×1.5 | 50 | 8.0 | 0-1.1 | 0.39-0.6 | 7124720-50 |
| 25 | 29×1.5 | 63 | 19.0 | 0-1.1 | 0.42-0.6 | 7124725-63 |
| 32 | 35×1.5 | 80 | 28.0 | 0-1.5 | 0.5-0.6 | 7124732-80 |
| 40 | 41×1.5 | 80 | 38.0 | 0-1.0 | 0.5-0.6 | 7124740-80 |
| 50 | 53×1.5 | 100 | 55.0 | 0-0.72 | 0.44-0.6 | 7124750-100 |
ISO 4200焊接口（流向閥座下）
| 內孔 | 連接尺寸 | 執行器 | 水的KV值（m3/h） | 工作壓力（MPa） | 控制壓力(Mpa) | 訂貨號 |
|---|---|---|---|---|---|---|
| 15 | 21.3×1.6 | 50 | 4.2 | 0-1.6 | 0.39-0.6 | 7124615-50 |
| 20 | 26.9×1.6 | 50 | 8.0 | 0-1.1 | 0.39-0.6 | 7124620-50 |
| 25 | 33.7×2.0 | 63 | 19.0 | 0-1.1 | 0.42-0.6 | 7124625-63 |
| 32 | 42.4×2.0 | 80 | 28.0 | 0-1.5 | 0.5-0.6 | 7124632-80 |
| 40 | 48.3×2.0 | 80 | 38.0 | 0-1.0 | 0.5-0.6 | 7124640-80 |
| 50 | 60.3×2.6 | 100 | 55.0 | 0-0.72 | 0.44-0.6 | 7124650-100 |
