7114系列　PA執行器氣動角座閥　螺紋式

日期:2020-3-7 15:44:04　點擊:62

技術參數：

內孔	DN13-50
閥體材質	不銹鋼304、不銹鋼316
執行器材質	PA
密封材質	PTFE
介質	水、酒精、油、燃料、鹽溶液、堿溶液、有機溶液、蒸汽
粘度	max.600mm2/s
介質溫度	-10to+180℃
環境溫度	-10to+60℃
安裝	可根據需要安裝，最好使執行機構朝上
控制介質	中性氣體、空氣

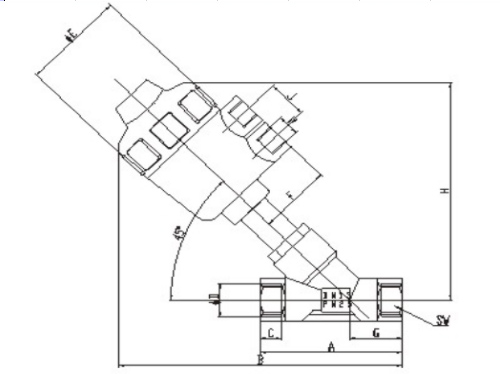

外形尺寸：

規格	執行器 (mm)	內孔	螺紋連接￠D	螺紋連接尺寸						ISO 4200焊接口閥體					DIN 11850 R2焊接口閥體
規格	執行器 (mm)	內孔	螺紋連接￠D	A	B	C	H	E￠	P	K	M	N￠	o	s	K	M	N￠	o	s
DN10	50	13	G3/8	85	170	14	138	64	G1/4	-	-	-	-	-	-	-	-	-	-
DN15	50	13	G1/2	85	170	14	138	64	G1/4	20	100	21.3	174	1.6	20	100	19	174	1.5
DN20	50	20	G3/4	95	179	17	145	64	G1/4	25	115	26.9	181	1.6	25	115	23	181	1.5
DN20	63	20	G3/4	95	206	17	170	80	G1/4	25	115	26.9	209	1.6	25	115	23	209	1.5
DN25	50	25	G1	105	206	19.5	148	64	G1/4	30	130	33.7	191	2	30	130	29	191	1.5
	63				211	19.5	173	80	G1/4				217					217
	80				234	19.5	195	101	G1/4				238					238
DN32	63	32	G11/4	120	226	16	186	80	G1/4	30	145	42.4	230	2	30	145	35	230	1.5
	80				255	16	210	101	G1/4				259					259
	100				297	16	256	127	G1/4				301					301
DN40	63	40	G11/2	130	230	18	189	80	G1/4	30	160	48.3	238	2	30	160	41	238	1.5
	80				250	18	213	101	G1/4				258					258
	100				301	18	260	127	G1/4				309					309
DN50	63	50	G2	150	250	20	205	80	G1/4	30	175	60.3	255	2.6	30	175	53	255	1.5
	80				270	20	225	101	G1/4				275					275
	100				316	20	271	127	G1/4				327					327

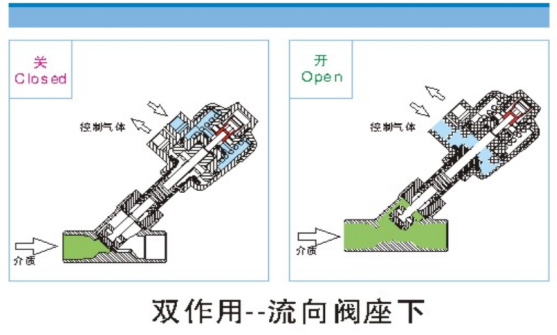

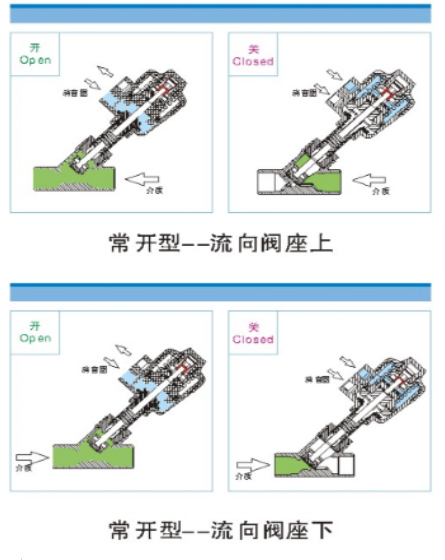

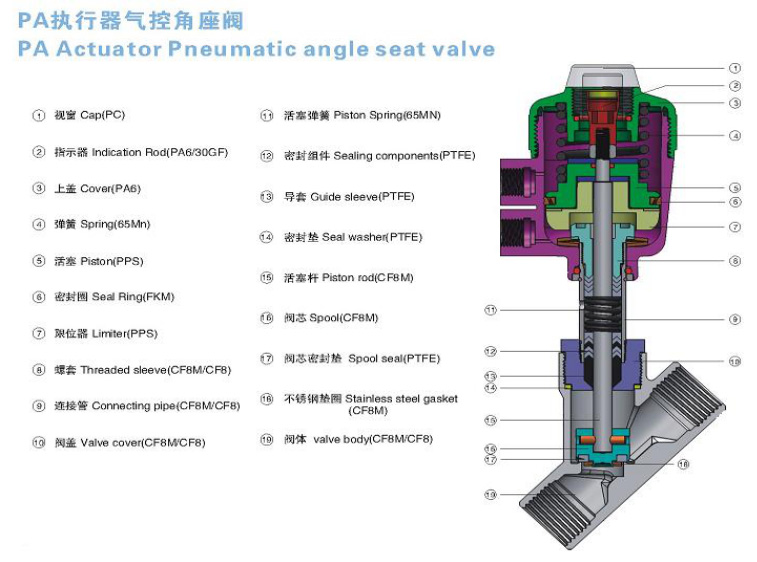

結構圖：

螺紋連接：

　

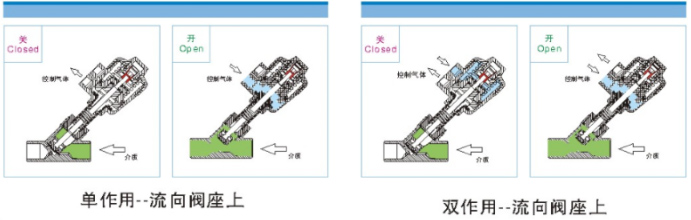

螺紋連接-流向閥座上（僅適用于氣體和蒸汽）

內孔	連接螺紋	執行器 (mm)	水的KV值（m3/h）	工作壓力（MPa）	控制壓力(Mpa)	訂貨號（單作用）	訂貨號（雙作用）
內孔	連接螺紋	執行器 (mm)	水的KV值（m3/h）	工作壓力（MPa）	控制壓力(Mpa)	訂貨號（單作用）	訂貨號（雙作用）
13	G3/8	40	3.7	0-1.0	0.25-0.4	7115010-40	7114010-40
13	G3/8	50	3.7	0-1.6	0.25-0.4	7115010-50	7114010-50
13	G1/2	40	4.2	0-1.0	0.25-0.4	7115015-40	7114015-40
13	G1/2	50	4.2	0-1.6	0.25-0.4	7115015-50	7114015-50
20	G3/4	50	8.0	0-1.6	0.25-0.4	7115020-50	7114020-50
25	G1	50	19.0	0-1.6	0.25-0.5	7115025-50	7114025-50
25	G1	63	19.0	0-1.6	0.2-0.3	7115025-63	7114025-63
32	G11/4	63	27.0	0-1.6	0.25-0.45	7115032-63	7114032-63
40	G11/2	63	35.0	0-1.6	0.25-0.6	7115040-63	7114040-63
40	G11/2	80	35.0	0-1.6	0.2-0.45	7115040-80	7114040-80
50	G2	63	49.0	0-1.6	0.3-0.9	7115050-63	7114050-63
50	G2	80	49.0	0-1.6	0.2-0.6	7115050-80	7114050-80

內孔	連接螺紋	執行器	水的KV值(m3/h)	工作壓力(MPa)	控制壓力(Mpa)	訂貨號
內孔	連接螺紋	執行器	水的KV值(m3/h)	工作壓力(MPa)	控制壓力(Mpa)	訂貨號
13	G3/8	50	4.2	0-1.6	0.39-0.6	7129010-50
13	G1/2	50	4.2	0-1.6	0.39-0.6	7129015-50
20	G3/4	50	8.0	0-1.1	0.39-0.6	7129020-50
25	G1	63	19.0	0-1.1	0.42-0.6	7129025-63
25	G1	80	20.0	0-1.6	0.5-0.6	7129025-80
32	G11/4	63	27.0	0-0.6	0.42-0.6	7129032-63
32	G11/4	80	28.0	0-1.5	0.5-0.6	7129032-80
40	G11/2	80	38.0	0-1.0	0.5-0.6	7129040-80
50	G2	100	55.0	0-0.72	0.44-0.6	7129050-100

內孔	連接螺紋	執行器	水的KV值(m3/h)	工作壓力(MPa)	控制壓力(Mpa)	訂貨號(雙作用)
內孔	連接螺紋	執行器	水的KV值(m3/h)	工作壓力(MPa)	控制壓力(Mpa)	訂貨號(雙作用)
13	G3/8	50	4.2	0-1.6	0.39-0.6	7124010-50
13	G1/2	50	4.2	0-1.6	0.39-0.6	7124015-50
20	G3/4	50	8.0	0-1.1	0.39-0.6	7124020-50
20	G3/4	63	20.0	0-1.6	0.42-0.6	7124020-63
25	G1	63	19.0	0-1.1	0.42-0.6	7124025-63
25	G1	80	20.0	0-1.6	0.5-0.6	7124025-80
32	G11/4	63	27.0	0-0.6	0.42-0.6	7124032-63
32	G11/4	80	28.0	0-1.5	0.5-0.6	7124032-80
40	G11/2	80	38.0	0-1.0	0.5-0.6	7124040-80
50	G2	100	55.0	0-0.72	0.44-0.6	7124050-100
